电源 |
3相380v（50/60hz）共通 |
|---|---|
| 操作电压 | 24v |
| 额定值 | 1速：60％ed（60分） |
| 2速：40/20％ed（30/10分） | |
| 绝缘马达等级 | e種 |
|
等级 |
m6、m5、m4 |
|
保护等级 |
ip55、按钮控制器 ip65 |
|
操作方法 |
地面按钮控制操作 |
|
|
|
供电方式 |
供电电缆 |
| 颜色 | kito yellow |
|
适应规格 |
gb规格 |
|
环境温度 |
-20℃～ 40℃ |
|
环境湿度 |
85％rh以下 |

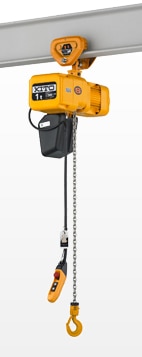

双速变频器款式产品，通过平滑的运动能抑制载荷摆动。高速和低速的速度可以调整，所以通过低速的缓起动、缓停止和定位精度提高，实现了顺畅的工作。
巻き上下の速度比は標準で6：1、最大12：1まで調整可能。横行速度比は標準で6：1、最大10：1まで調整可能。 标准速比为6:1，起升速比可调为12:1，横向速比可调自为10:1。
产品的标准配置包含ch仪器(count/hour仪表)的液晶显示中开业显示运转时间和起动次数，可以针对使用频率进行保养检查。
※双速型产品配置的是内置变频器。
本系列产品，产品保修3年，升降制动保修10年。
| 型号 |
额定载荷 （t） |
标准扬程 （m） |
起升马达 3相 |
起升速度 （m/s） |
适用工字钢宽：b （mm） |
|
|---|---|---|---|---|---|---|
| 输出功率（kw） |
50hz |
60hz | ||||
| er2sp001h | 125kg | 4・6 | 0.56 | 0.235 | 0.282 | [50]・75・100 |
| er2sp004s | 490kg | 0.9 | 0.122 | 0.147 | ||
| er2sp010s | 1 | 1.8 | 0.118 | 0.142 | 75・100・125 | |
| er2sp020s | 2 | 3.5 | 0.117 | 0.140 | 100・125・150 | |
| er2sp028s |
2.8 |
0.0767 | 0.0917 | 125・150 | ||
| 型号 | 到下吊钩的距离：c | d | a | b | e |
|---|---|---|---|---|---|
| er2sp001h | 395 | 470 | 204 | 182 | 46 |
| er2sp004s | 415 | 530 | |||
| er2sp010s | 470 | 590 | 249 | 236 | 56 |
| er2sp020s | 650 | 650 | 300 |
280 |
69 |
| er2sp028s | 780 | 910 | 320 | 324 | 79 |
