er2m-亚博88体育

er2m-环链电动葫芦

型号：er2m

产品详情

标准规格

电源	3相380v（50/60hz）共通
操作电压	24v
额定值	1速： 60％ed（60分）
额定值	2速：40/20％ed（30/10分）
绝缘马达等级	e级
等級	m6、 m5、 m4
保护等级	ip55、按钮控制器 ip65
操作方法	地面按钮控制操作
操作方法	单体・手动小车式/3点电动小车式/5点・7点
供电方式	电缆供电
颜色	kito yellow
适应规格	gb规格
环境温度	-20℃～ 40℃
环境湿度	85％rh以下

在恶劣环境下最优先考虑的是产品的安全性和耐久性。

高等级m6等级※能够对应严格的使用条件

机械部分（齿轮・轴等）的寿命是m5等级的2倍。

高频率使用的客户适用于负荷时间率为60%

采用独自的风冷式马达，采用铝制印模压铸马达框架和风扇盖。安静的马达风扇，提高了冷却效果。也适应高频度使用。

强韧的铝铸本体一次成型

一次性压铸成型的本体构造简单，零件数量少。强度高的外壳可以对应严峻的使用环境和使用条件。

独自开发的镀镍载重链条

耐高强度·耐久性长·精度高。它使用的是开道公司原创合金钢淬火链条。

双速型产品标准装备是变频器，从而减少载荷振动

双速变频器款式产品，通过平滑的运动能抑制载荷摆动。高速和低速的速度可以调整，所以通过低速的缓起动、缓停止和定位精度提高，实现了顺畅的工作。
巻き上下の速度比は標準で6：1、最大12：1まで調整可能。横行速度比は標準で6：1、最大10：1まで調整可能。标准速比为6:1，起升速比可调为12:1，横向速比可调自为10:1。

易于维护的优点，提高检修人员的工作效率

采用外置式的连接件，更易于点检，及零部件更换。

作为双重保护的上下限位开关，为标准配置

“摩擦离合”和“上下限位开关”为标准配置

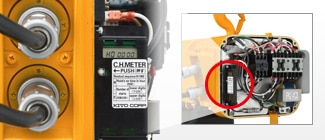

通过视觉观看ch计数器就能清楚点检维护的情况

产品的标准配置包含ch仪器(count/hour仪表)的液晶显示中开业显示运转时间和起动次数，可以针对使用频率进行保养检查。

紧急情况下通过失压保护切断马达电源

基于人体工学，手感舒适的形状，操作感觉柔和的按钮。紧急停止按钮为标准配置。通过失压保护切断电源。

使い続けていただくための環境対策仕様能够持续

不使用kito规定的15种危害环境的物质，包括6种欧盟危害物质限用指令（rohs）中规定的有害物质。降低最大额定电流，达到节能目的。采用4级马达和电磁刹车，降低了运行和制动时的噪音。更加适合低噪音要求的使用环境。

品质保证

本系列产品，产品保修3年，升降制动保修10年。

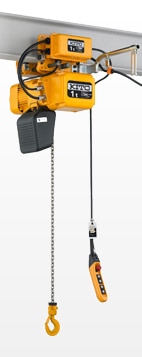

带小车式单速型（没有配供电电缆）

通过控制按钮操作，以一定速度进行升降的款式。通过高速上升下降，大幅提高作业效率。

规格

※作为代表性的例子款式信息，详情请在er2样本中确认。

型号	额定载荷（t）	标准扬程（m）	起升马达 3相	横行马达 3相	起升速度（m/s）		横行速度（m/s）		适用工字钢宽：b（mm）
型号	额定载荷（t）	标准扬程（m）	输出功率（kw）	输出功率（kw）	50hz	60hz	50hz	60hz	适用工字钢宽：b（mm）
er2m001h-s/l	125kg	4・6	0.56	0.4	0.235	0.282	s速 0.333 l速 0.167	s速 0.400 l速 0.200	[75]・100・125・ 150
er2m004s-s/l	490kg		0.9		0.122	0.147
er2m010s-s/l	1		1.8		0.118	0.142
er2m020s-s/l	2		3.5		0.117	0.140			[100]・125・150・175
er2m028s-s/l	2.8		3.5		0.0767	0.0917			125・150・175

尺寸

※作为代表性的例子型号信息。详情请在er2样本中确认。。

型号	到下吊钩的距离：c	d	b	d	m	e
er2m001h-s/l	375	450	315	220	205	515
er2m004s-s/l	395	510
er2m010s-s/l	435	550
er2m020s-s/l	585	630	325	225	212	520
er2m028s-s/l	765	900	340	226	215	521

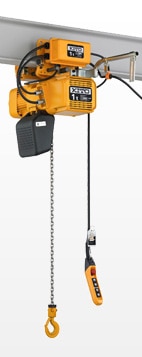

带小车款式/双速变频（不包含供电电缆线）
